(1)固定面板式开关柜,常称为配电盘或配电盘。它是一种带面板盖的开放式开关柜,正面有保护作用,背面和侧面仍能接触到带电部分,保护等级较低,只能用于对供电连续性和可靠性要求不高的工矿企业,用于变电室集中供电。
(2)保护(即封闭式)开关柜,是指安装面除其他各面均封闭的一种低压开关柜。这类柜内开关、保护和监视控制等电气元件,均安装在钢制或绝缘材料制成的封闭式外壳内,可靠壁式或离壁式安装。柜内各回路之间可以不采取附加隔离措施,也可以采用接地金属板或绝缘板进行隔离。门与主开关操作之间通常有机械联锁。还有一种保护台式开关柜(即控制台),面板上有控制、测量和信号电器。保护台式开关柜主要作为工艺现场配电装置使用。
(3)抽屉式开关柜。这种开关柜柜体由钢板制成,外壳封闭,进、出线回路的电气元件安装在可抽出的抽屉内,构成一个功能单元,可完成某类供电任务。各功能单元与母线或电缆之间用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域。
各功能单元之间也用隔离措施隔开。抽屉式开关柜具有较高的可靠性、安全性和互换性,是一种比较先进的开关设备。目前生产的开关设备大多为抽屉式开关设备。适用于工矿企业和高层建筑等对供电可靠性要求较高的场合,作为配电中心的集中控制。

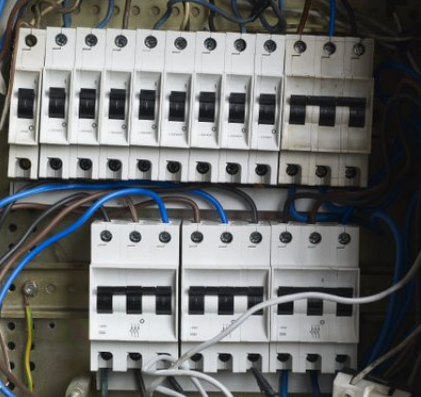

(4)动力和照明配电控制箱。多为封闭式立式安装。由于使用场合不同,外壳防护等级也不同。主要用作工矿企业生产现场的配电装置。
